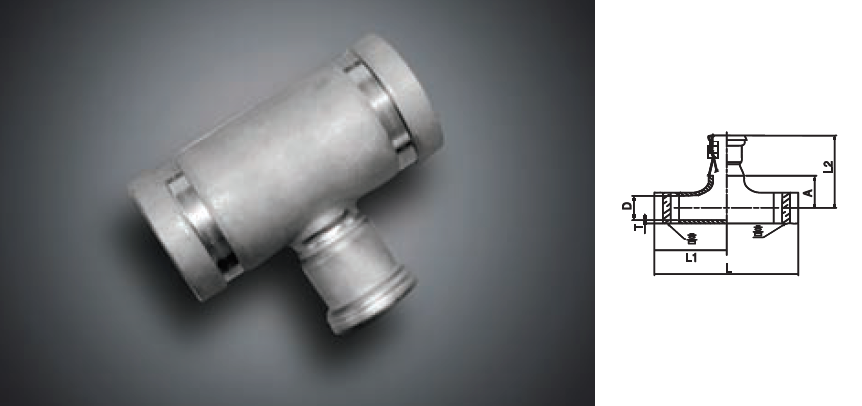

HOME TEE
규격/기호 | L | L1 | L2 | D | T | 공차 |
65A×40SU | 152.4 | 47.15 | 91.15 | 70.3 | 3 | ±5 (D는 ±0.8) |
65A×50SU | 152.4 | 47.15 | 99.15 | 70.3 | 3 | |
65A×60SU | 152.4 | 48.15 | 107.15 | 70.3 | 3 | |
80A×50SU | 171.4 | 53.55 | 105.55 | 83.1 | 3 | |
80A×60SU | 171.4 | 54.55 | 113.55 | 83.1 | 3 | |
100A×60SU | 209.6 | 67.15 | 126.15 | 108.3 | 3 | ±3 (D는 ±1.6) |
100A×80SU | 209.6 | 67.15 | 164.35 | 108.3 | 3 | |
125A×80SU | 247.6 | 80.3 | 177.5 | 133 | 3.4 | |
125A×100SU | 247.6 | 80.3 | 180.1 | 133 | 3.4 | |
150A×80SU | 285.8 | 93 | 190.2 | 158.4 | 3.4 | ±5 (D는 +2.4, -1.6) |
150A×100SU | 285.8 | 93 | 192.8 | 158.4 | 3.4 | |
200A×80SU | 355.6 | 119.15 | 216.35 | 208.3 | 4 | |
200A×100SU | 355.6 | 119.15 | 218.95 | 208.3 | 4 |
* L1 부문은 SCH10 (용접용)으로 제작
* 상기 외 규격사이즈도 생산가능
