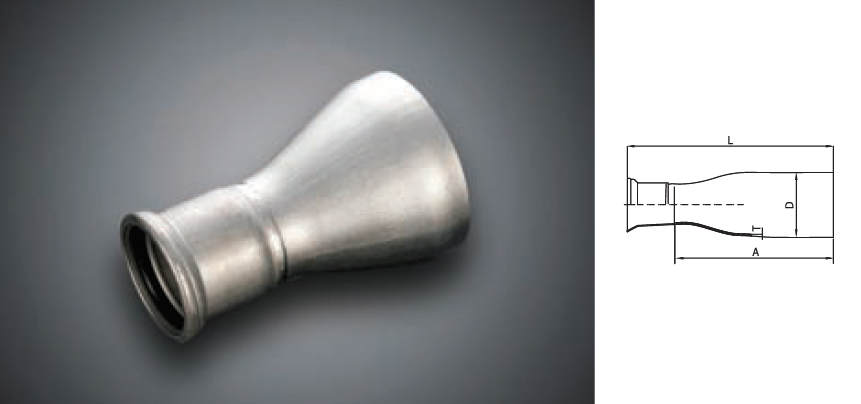

WELDING REDUCER
규격/기호 | L | L1 | L2 | D | T | 공차 |
65A×40SU | 232.9 | 88.9 | 132.9 | 76.3 | 3 | ±5 |
65A×50SU | 240.9 | 88.9 | 140.9 | 76.3 | 3 | ±5 |
80A×50SU | 240.9 | 88.9 | 140.9 | 89.1 | 3 | ±5 |
80A×60SU | 247.9 | 88.9 | 147.9 | 89.1 | 3 | ±5 |
100A×60SU | 228 | 69 | 128 | 114.3 | 3 | ±5 |
100A×80SU | 297.6 | 101.6 | 197.6 | 114.3 | 3 | ±5 |
125A×80SU | 323 | 127 | 223 | 139.8 | 3 | ±5 |
125A×100SU | 325 | 127 | 225 | 139.8 | 3 | ±5 |
150A×80SU | 335.7 | 139.7 | 235.7 | 165.2 | 3.4 | ±5 |
150A×100SU | 337.7 | 139.7 | 237.7 | 165.2 | 3.4 | ±5 |
200A×80SU | 303 | 107 | 203 | 216.3 | 4 | ±5 |
200A×100SU | 311.2 | 152.4 | 211.2 | 216.3 | 4 | ±5 |
* L1 부문은 SCH10 (용접용)으로 제작
* 상기 외 규격 사이즈도 생산가능
