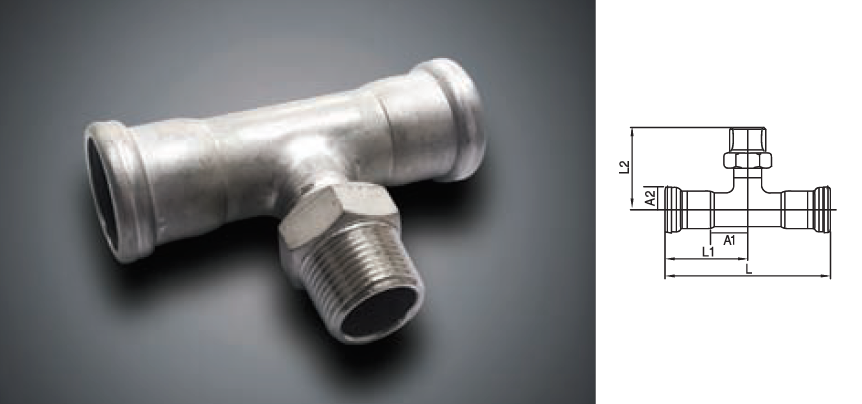

ADAPTER TEE (MALE)
규격/기호 | A1 | A2 | L | L1 | L2 | 공차 |
13×½” | 17 | 20 | 80 | 40 | 44.96 | ±3 |
20×½” | 22 | 23 | 96 | 48 | 47.89 | ±3 |
20×¾” | 22 | 28 | 96 | 48 | 50.89 | ±3 |
25×½” | 27 | 28 | 106 | 53 | 53 | ±3 |
25×¾” | 27 | 28 | 106 | 53 | 59 | ±3 |
25×1″ | 27 | 28 | 106 | 53 | 59 | ±3 |
30×½” | 30 | 40 | 132 | 66 | 57 | ±3 |
40×½” | 36 | 46 | 146 | 73 | 68 | ±3 |
50×½” | 24 | 49 | 138 | 69 | 71 | ±3 |
※ L2길이 조정가능
※ 아답터용 나사부는 KS B 0222의 관용 테이퍼 나사
※ 상기 외 사이즈는 별도 문의
